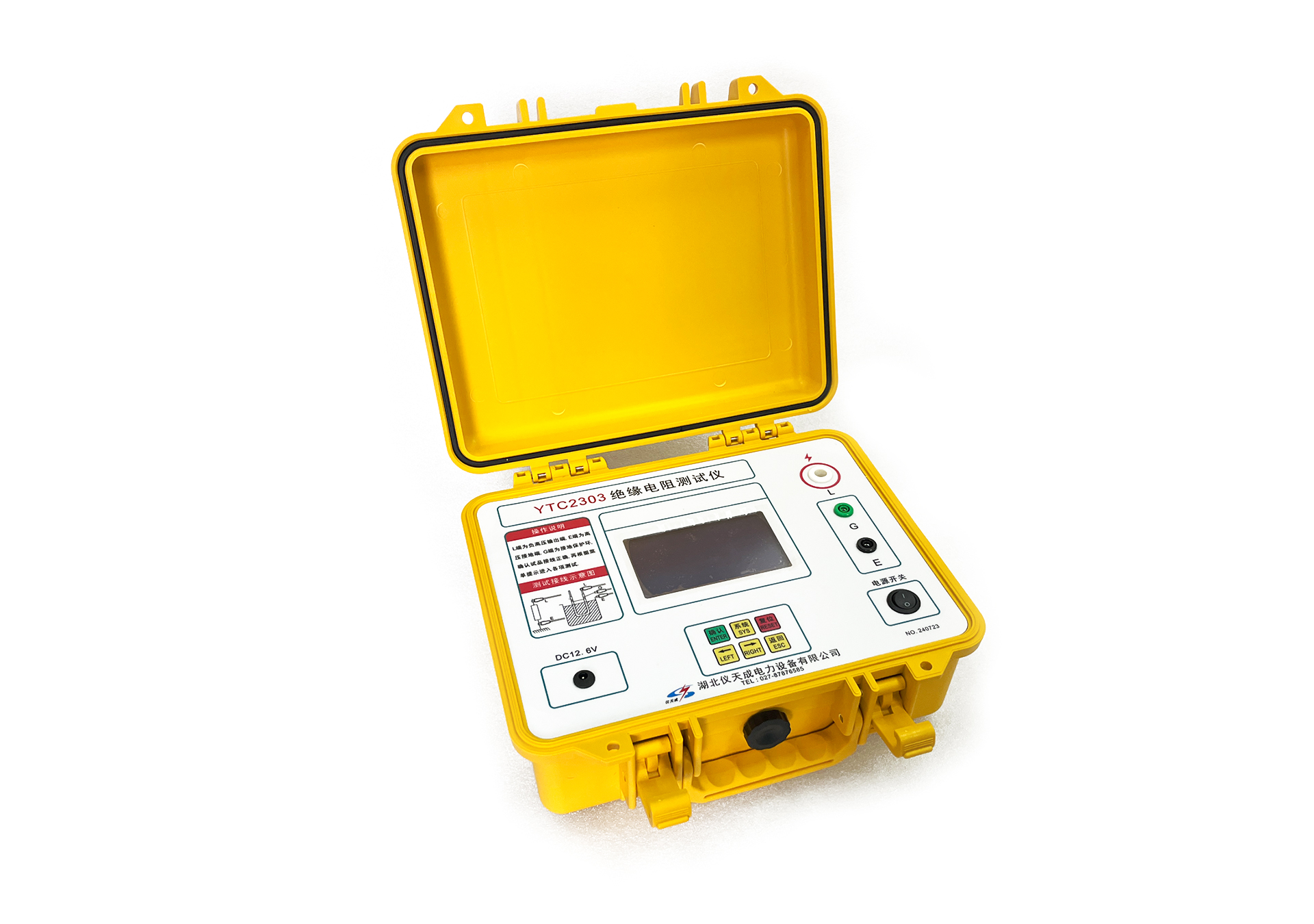

在電力預防性試驗工作中，絕緣電阻檢測是判斷電氣設備絕緣老化、受潮、破損最基礎、最關鍵的試驗項目。儀天成 YTC2303 絕緣電阻測試儀集成數字化測量、強抗干擾電路、便攜一體化機身設計，覆蓋 2500V/5000V/10000V 多檔測試電壓，可同步完成絕緣阻值、吸收比、極化指數一體化檢測。本文圍繞儀天成 YTC2303 絕緣電阻測試儀主要技術指標和功能介紹，全面拆解設備參數規格、核心功能優勢、適用檢測場景，便于試驗人員快速掌握設備性能邊界與使用價值。
一、輸出電壓參數
1. 輸出電壓檔位：-DC500V、-DC1000V、-DC2500V、-DC5000V、-DC10000V
2. 電壓精度：±5％FS（FS為滿量程值）
3. 性能特性：可滿足容性負載快速充電需求；短路電流恒定為5mA，配備自動快速放電功能，支持殘余電壓實時顯示，有效保障設備與操作安全。
二、核心功能參數
1. 量程特性：支持全自動量程切換，讀數直觀便捷、穩定性強。
2. 電阻測試顯示范圍：整機最大顯示范圍0Ω～35TΩ，各檔位專屬測量范圍如下：
500V檔位：0～10GΩ
1000V檔位：0～10GΩ
2500V檔位：0～500GΩ
5000V檔位：0～10TΩ
10000V檔位：0～35TΩ
3. 可視化顯示：支持0～10TΩ測量進度模擬進度條實時顯示。
4. 電容放電性能：5000V降至50V放電速度＜250ms/μF，放電防護性能優異。
5. 防護等級：設備蓋子封閉狀態下為IP65，蓋子打開狀態下為IP40。
6. 安全標準：完全符合IEC61010-1、CATIV 600V安全規范要求。
三、電阻測試精度指標
設備針對不同電阻區間采用分級精度標準，測量精準度高，具體誤差參數如下：
1MΩ～10MΩ：±5％FS（FS為滿量程值）
10MΩ～10GΩ：±3％FS（FS為滿量程值）
10GΩ～100GΩ：±5％FS（FS為滿量程值）
100GΩ～500GΩ：±20％FS（FS為滿量程值）
四、電壓測試與自動放電功能
1. 電壓測試范圍：直流電壓、交流電壓測試量程均為0～600V。
2. 智能放電功能：測試完成后設備可自動檢測殘余電壓，觸發全自動放電操作，杜絕殘余電壓隱患，全方位保護設備及操作人員人身安全。
五、拓展輔助功能
1. 智能計時提示：配備最大600s自動計時功能，工作狀態下蜂鳴器每秒短鳴一次，每15秒進行一次重點提示鳴響，計時提醒清晰直觀。
2. 數據自動測算：可自動測量、計算并顯示R15S、R60S、R600S絕緣電阻數據，同步輸出吸收比、極化指數核心參數，無需人工核算。
3. 系統自定義設置：內置功能菜單，支持?jǐn)?shù)據記錄查詢、設備時間校準、短路電流參數調節、濾波參數配置等自定義操作。
4. 抗干擾性能：整機抗電磁干擾能力強，復雜工況下讀數穩定、測量數據可靠。
5. 全方位安全防護：搭載完備的軟硬件保護機制，有效規避操作風險，保障設備長期穩定運行與操作安全。
儀天成YTC2303數字式兆歐表在測量精度、電壓覆蓋、自動化檢測、現場實用性等維度均適配主流高壓電氣試驗需求，吸收比、極化指數自動計算、雙顯示讀數、交直流兩用等功能有效簡化現場試驗流程，降低人為讀數誤差。該儀器參數指標完備、功能覆蓋常規絕緣檢測全流程，可滿足電纜、變壓器、高壓電機、避雷器等多類設備試驗要求，是電力試驗單位標準化配置的高性能絕緣檢測設備。
湖北儀天成電力設備有限公司
2026年6月22日
