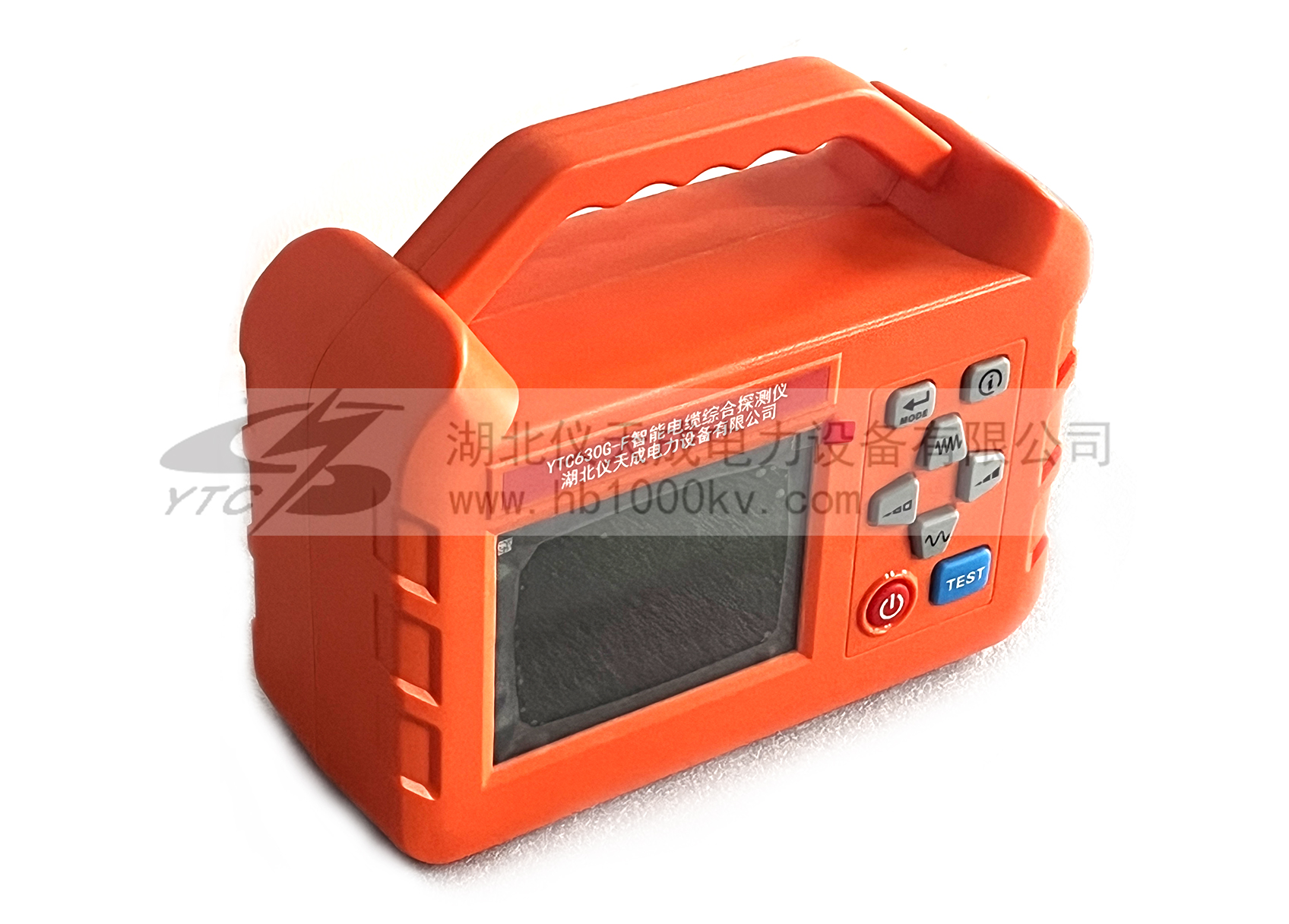

| 功 能 | 管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地故障定位、藍牙通訊、云服務 |
| 電 源 | 7.4V DC 3400mAh可充鋰電池 |
| 輸入方式 | 內置接收線圈；外連接柔性卡鉗；外接A字架 |
| 接收頻率 |
主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz（其中640Hz、1280Hz、2.56kHz、3.20kHz四個頻率信號具備方向性，接收機可識別信號方向） 工頻被動探測頻率：50Hz、60Hz |
| 管線探測模式 | 寬峰法、窄峰法、音谷法 |
| 管線探測顯示 | 經典定位模式，全屏信號模式，信號曲線模式 |
|
管線探測 檢測范圍 |
直連法： 一般可以達到線纜長度0-30公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 耦合法：一般可以達到線纜長度0-10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 感應法：適用于埋地深度小于2m的線纜 |
| 深度精度 | 平面位置精確定位精度：目標電纜或管線的中心軸線位置：±5%（埋深在0-3m） ±15%（埋深在3m-20m） |
| 聲音指示 | 隨信號強度變化的調頻音調 |
| 藍牙通訊 | 支持藍牙通訊進行儀表控制，以及連接手機APP進行各類數據處理 |
| 網絡通訊 | 內置4G網絡，實現遠程控制功能 |
| 干擾距離 |
使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。 接收機和發射機的最小距離往往需要試驗確定： 管線探測：耦合法5m之外，感應法20m之外可確認為無干擾 電纜識別：耦合法5m之外可確認為無干擾 |
| 電纜識別 |
鑒別方式：柔性卡鉗智能鑒別； 可標定電纜數量：1～10條； 標定值：接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一； 方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
|
電纜識別 檢測范圍 |
直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) 耦合法：可識別回路電阻為0Ω～1kΩ的信號；(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) |

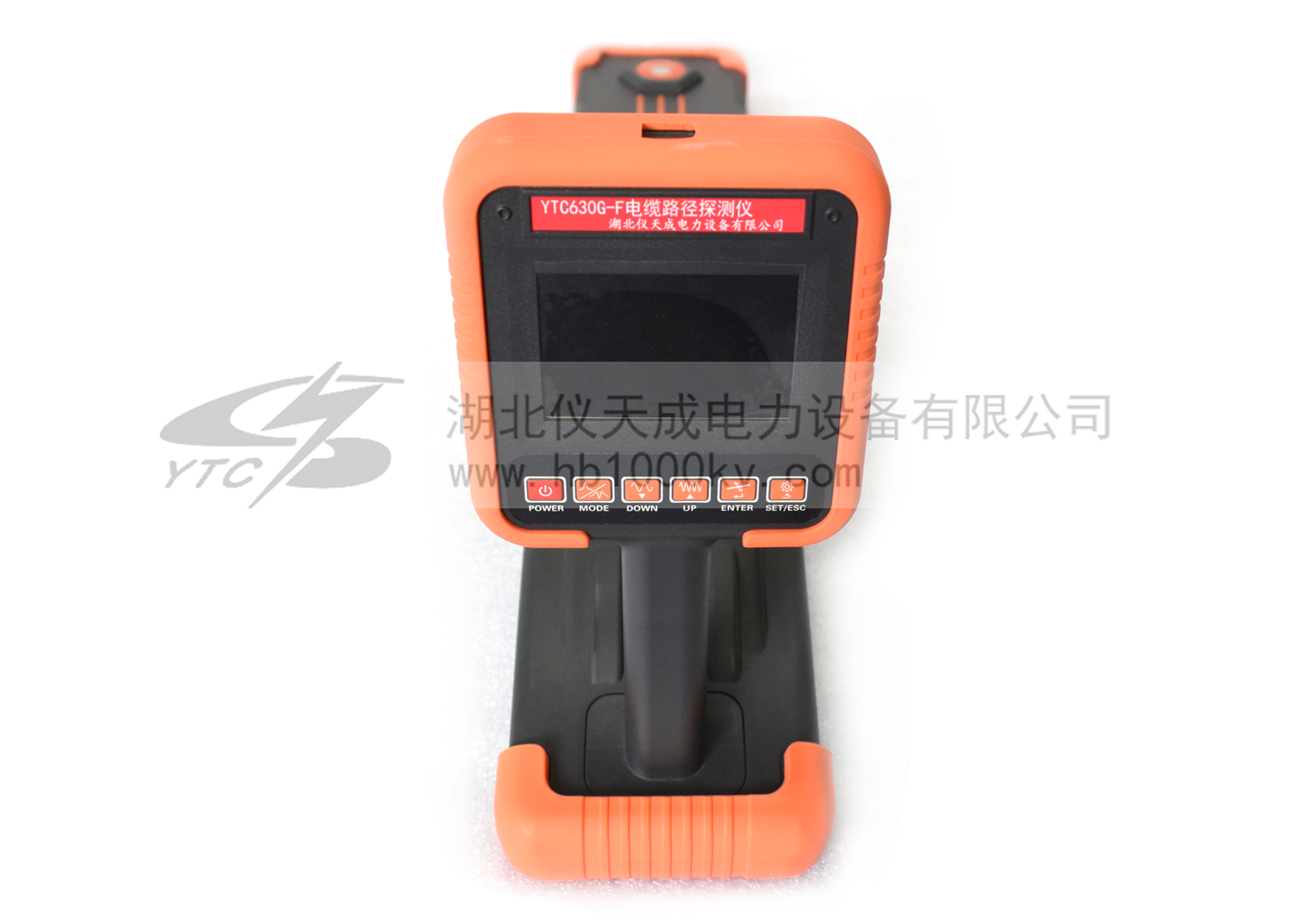

| 液 晶 | 4.3寸彩屏液晶，支持觸屏操作 |
| 衛星定位 | 內置GPS |
| 尺 寸 | 約311mm*133mm*750mm |
| 質 量 | 約1.90kg |

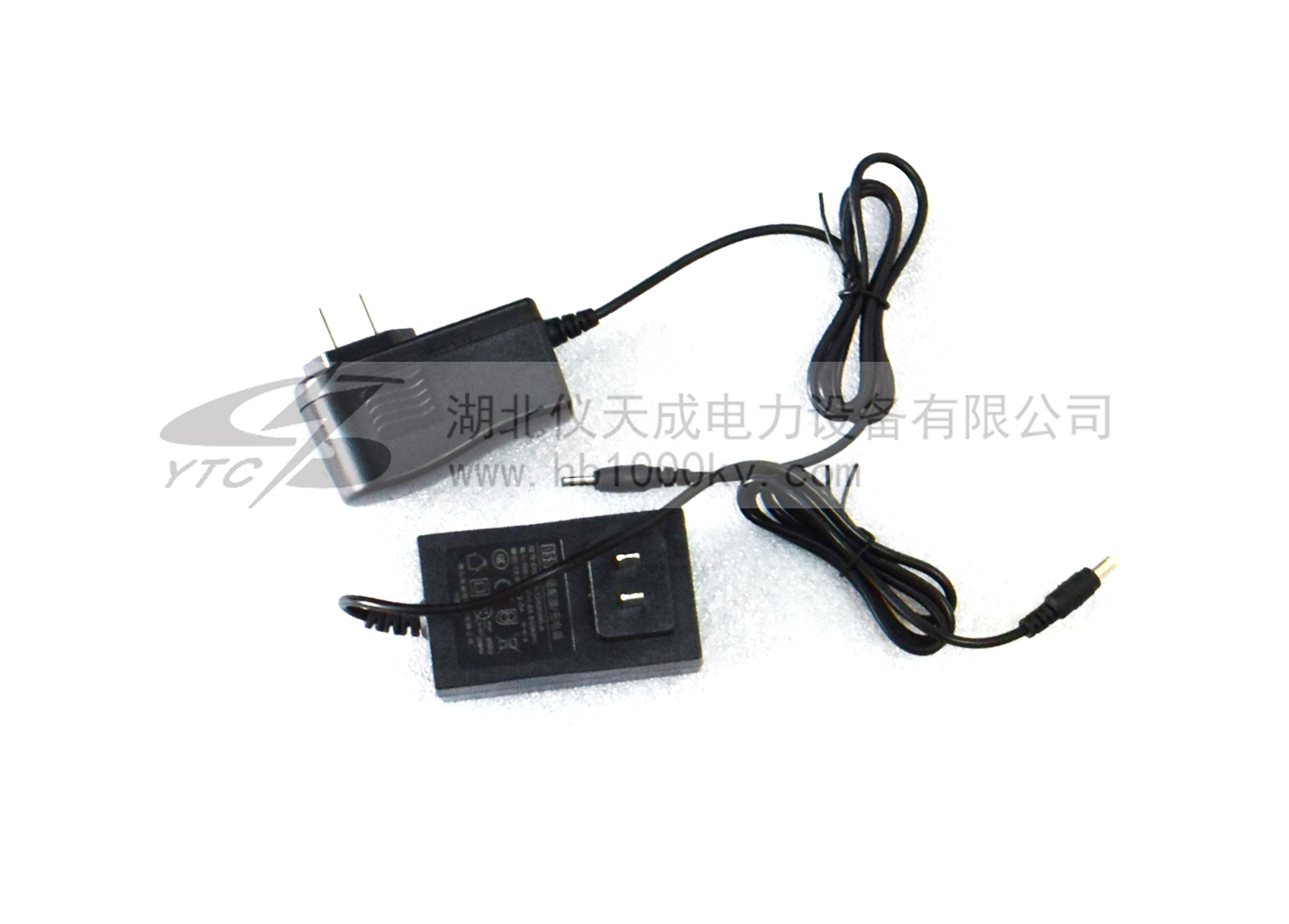

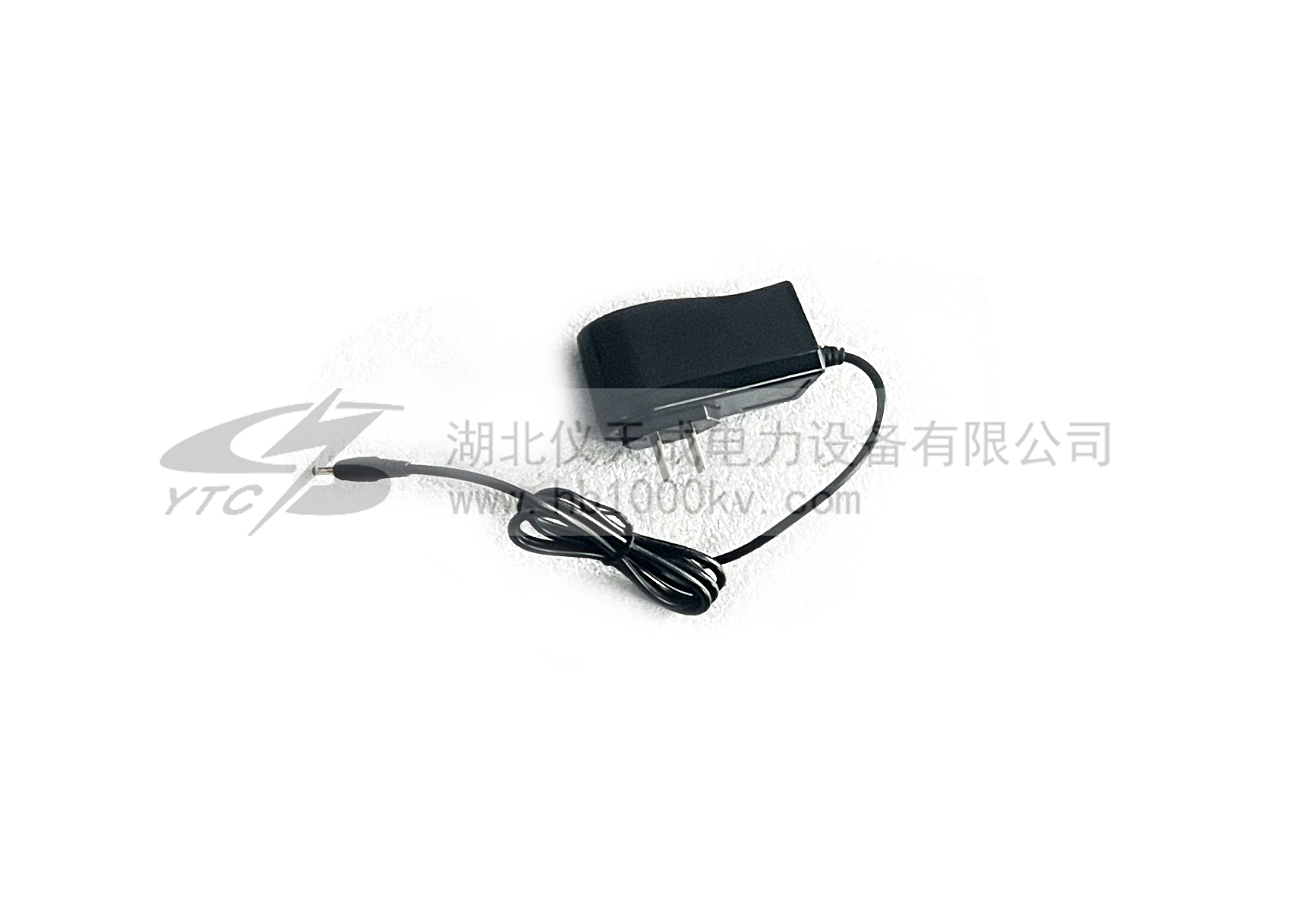

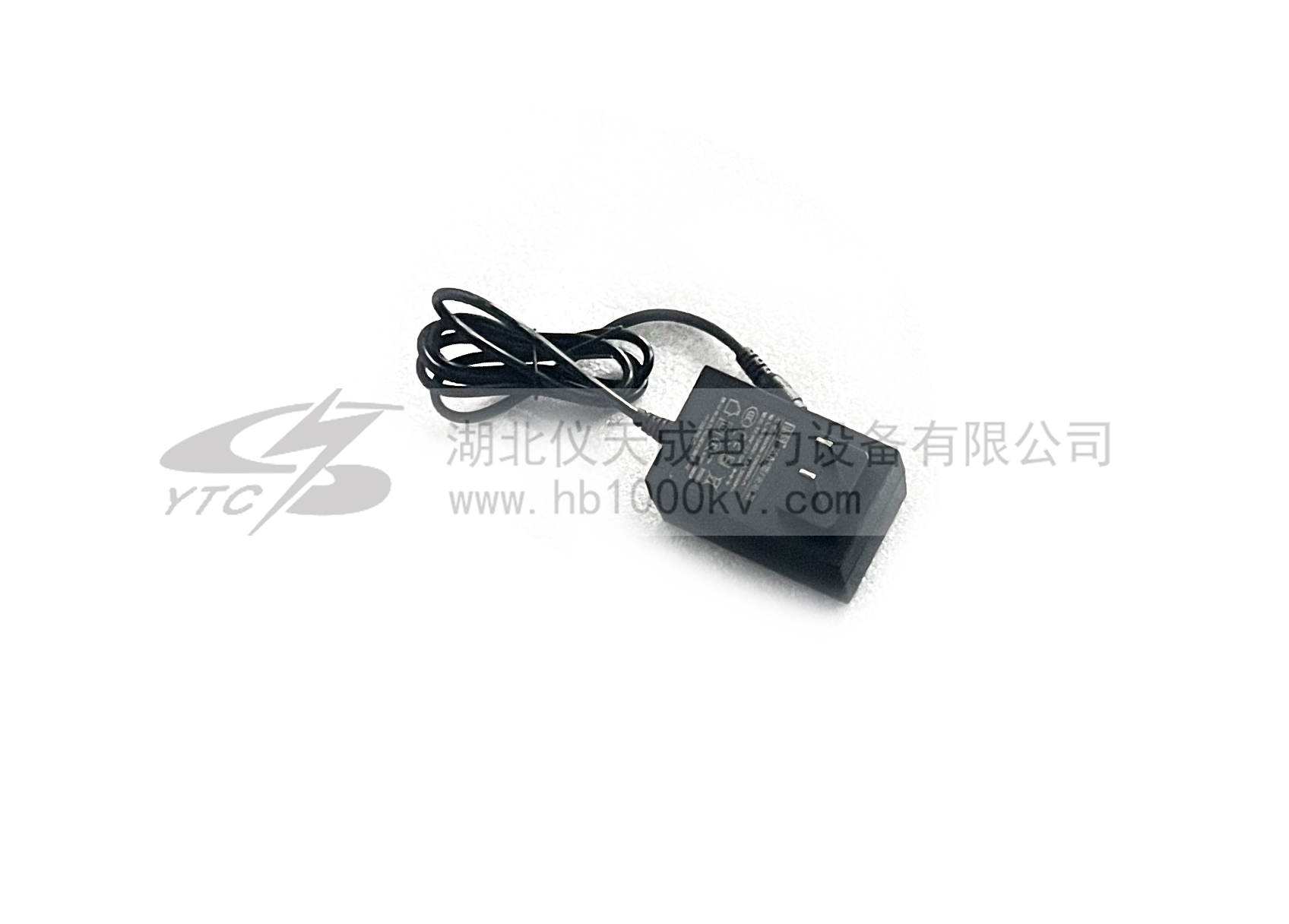

| 充 電 器 | DC8.4V，1A |

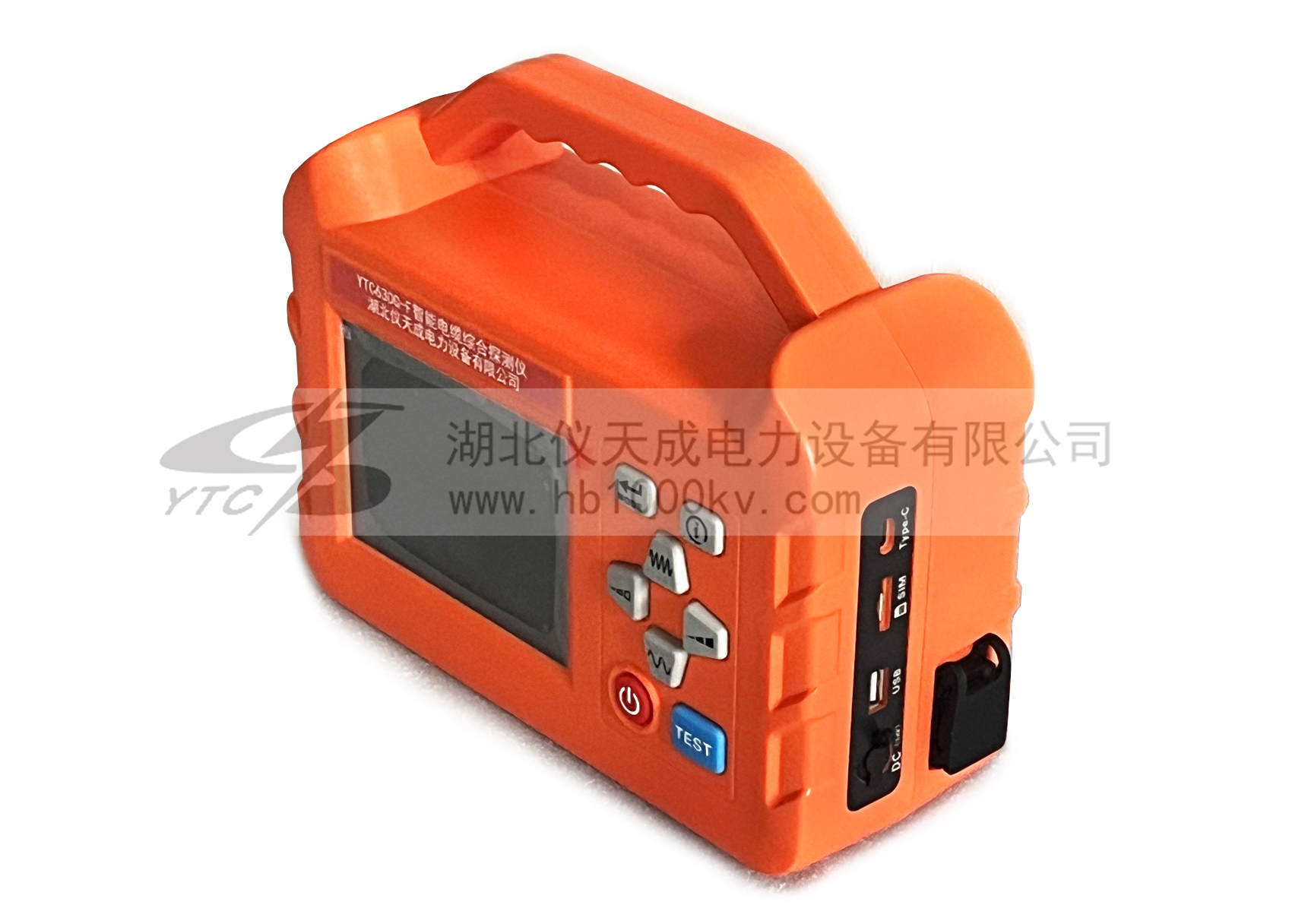

| 連接接口 |
1*USB接口（用于固件升級，可給手機充電） 1*SIM卡槽（插物聯卡） 1*DC充電口 1*Type-C充電口 1*柔性卡鉗連接插座 |

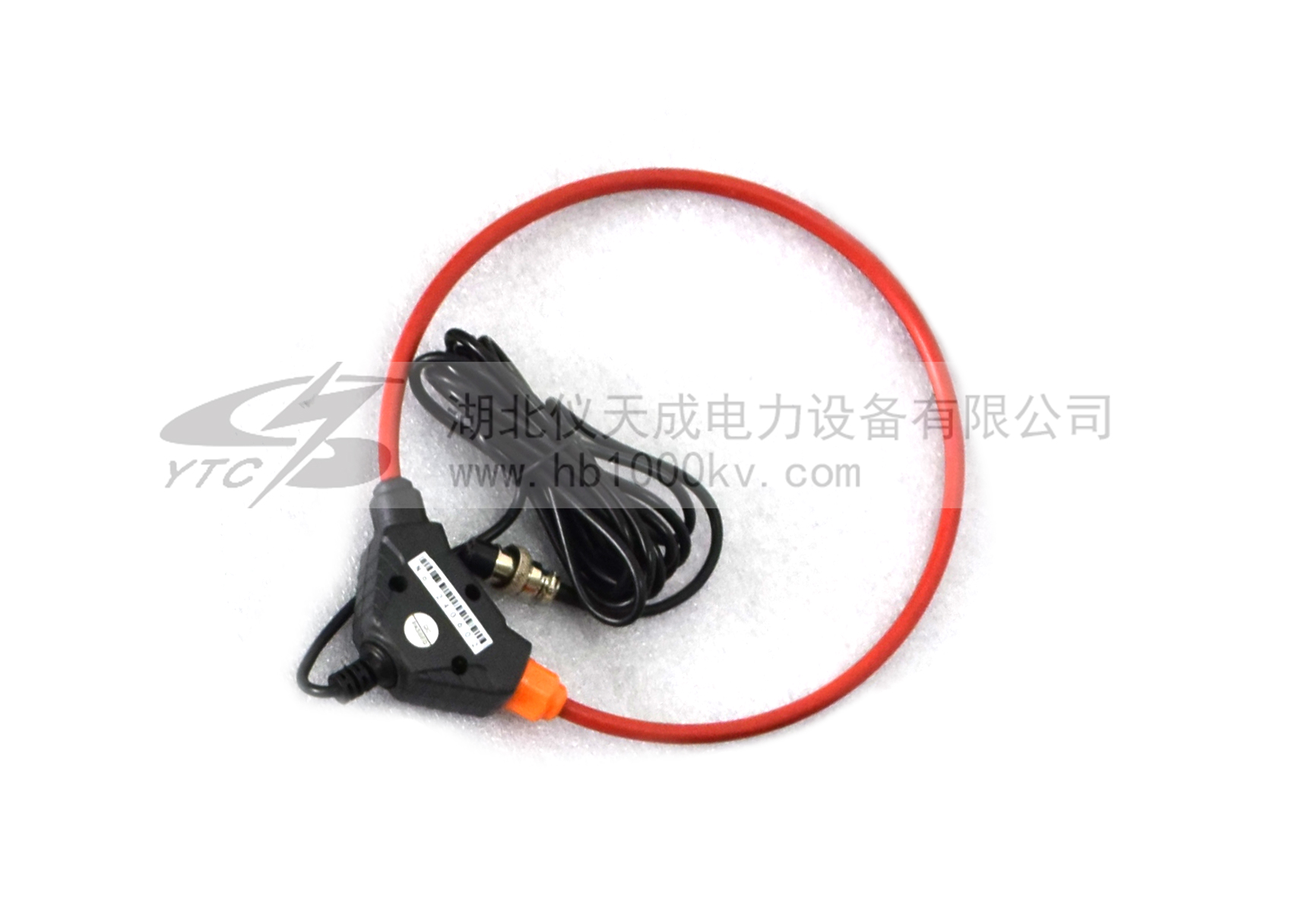

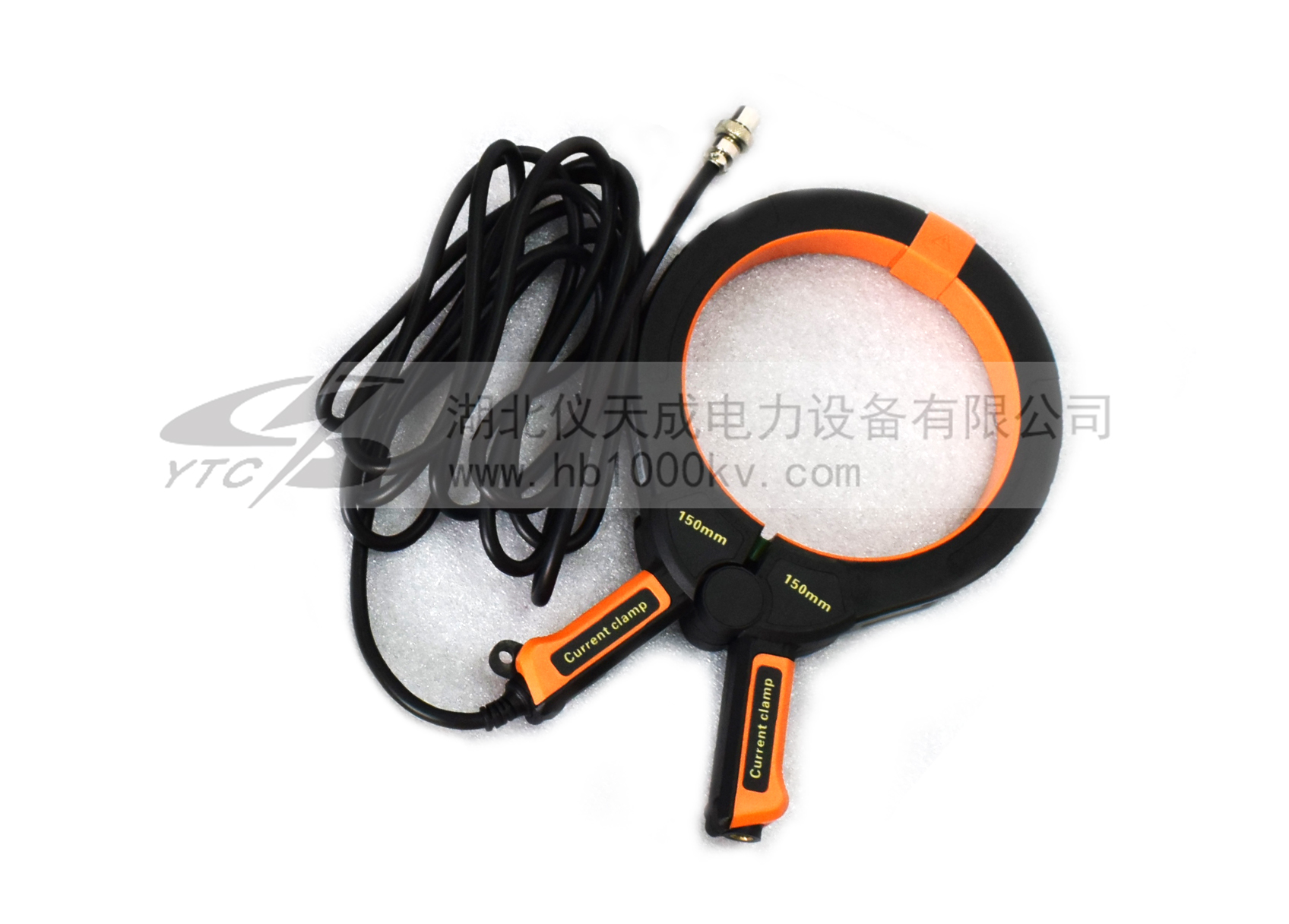

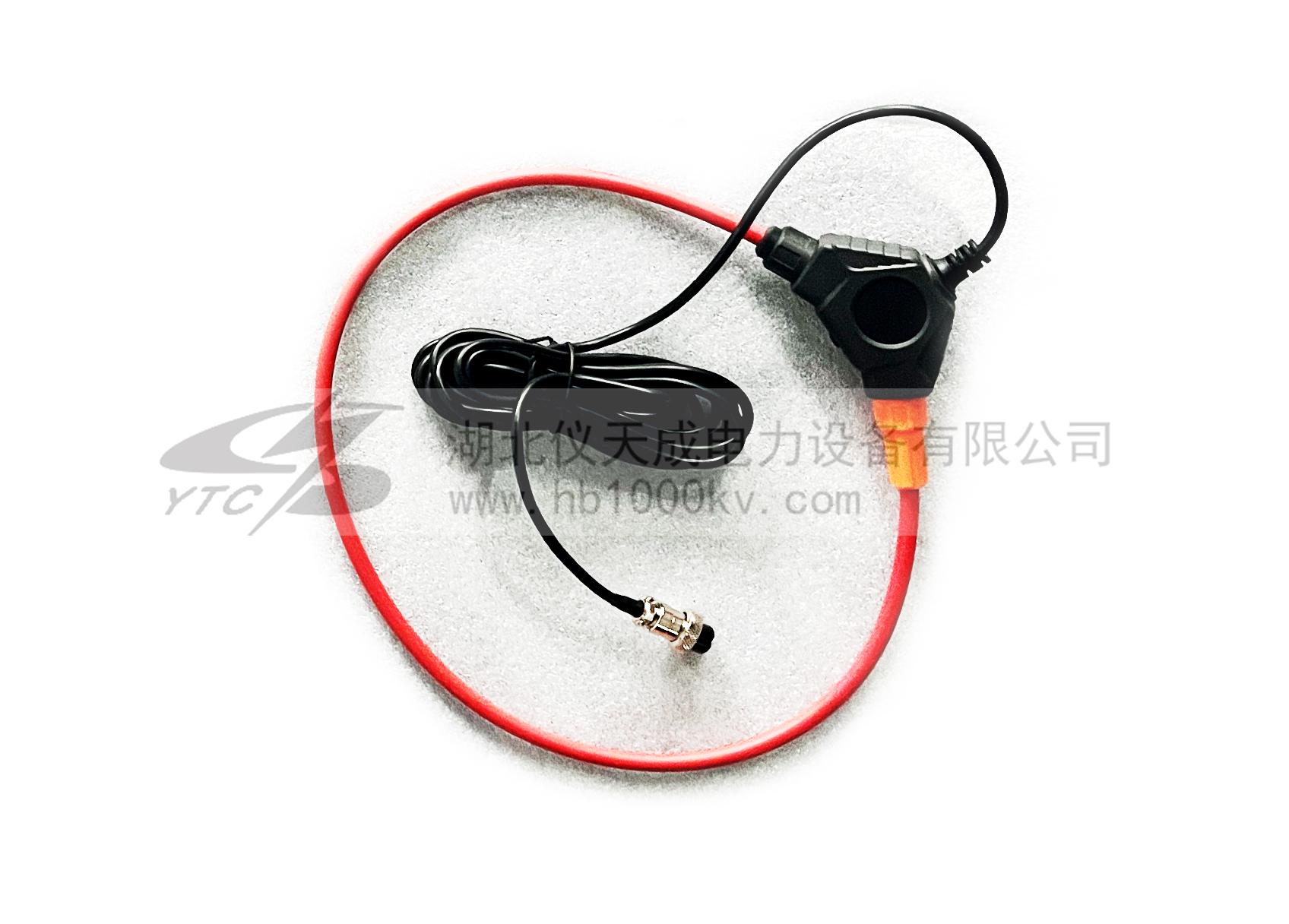

| 柔性電流鉗 | 長約620mm，線徑約8mm |
| 柔性線圈內徑 | φ200mm |
| 數據存儲 | 可存1024組數據（需先開啟保存數據和衛星定位功能） |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 |
| 耐 壓 | AC2000V/rms(外殼前后兩端之前) |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |

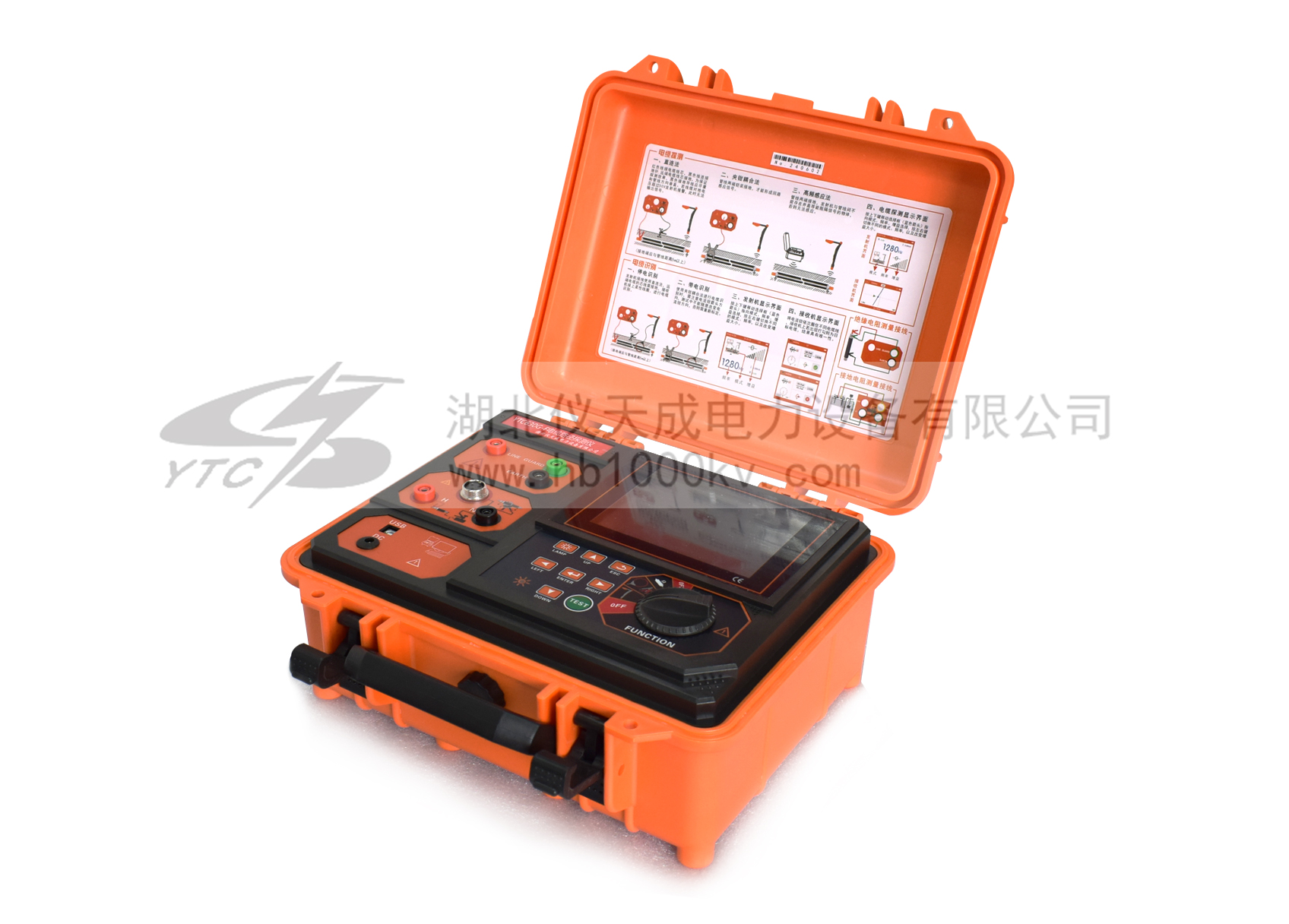

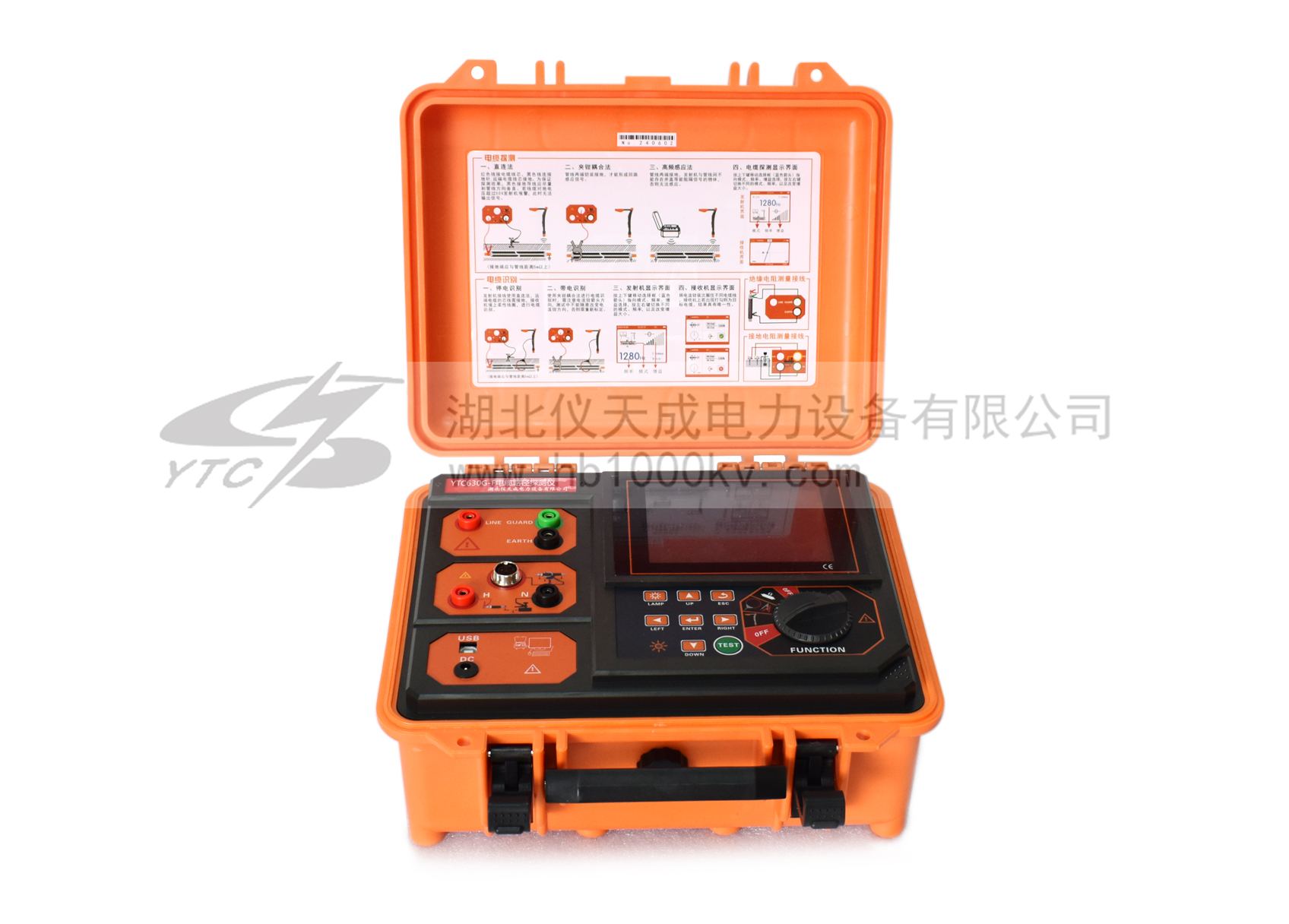

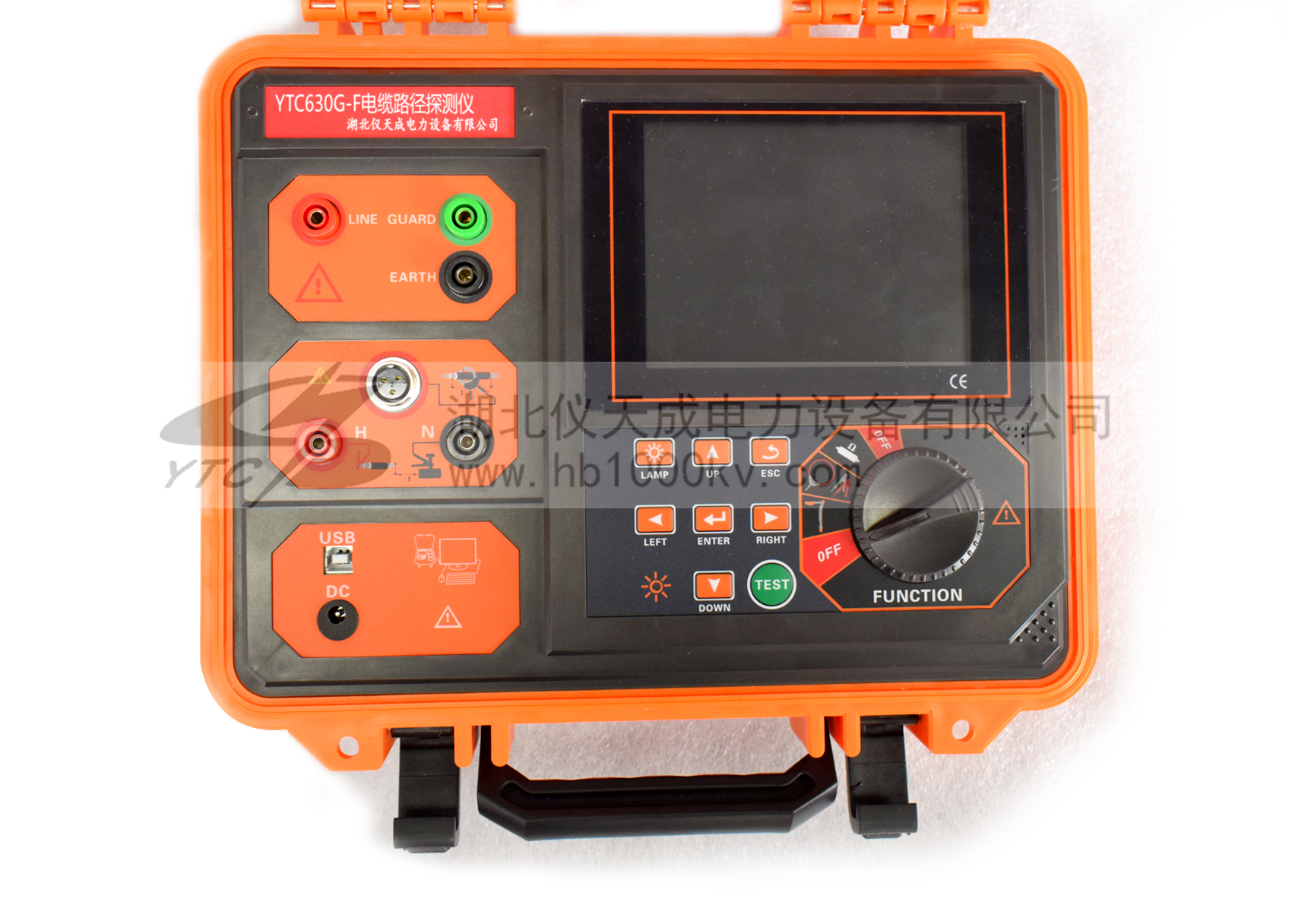

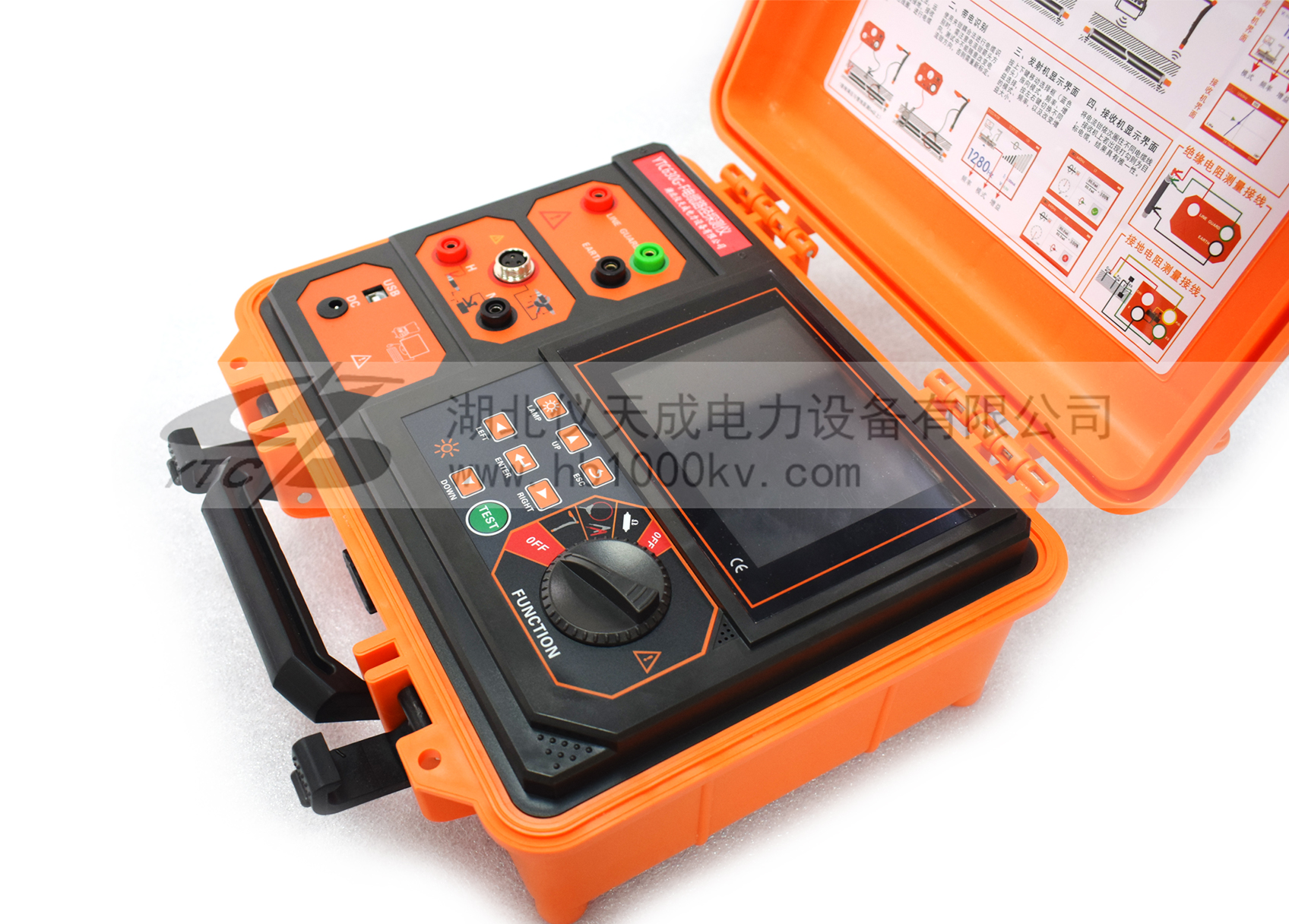

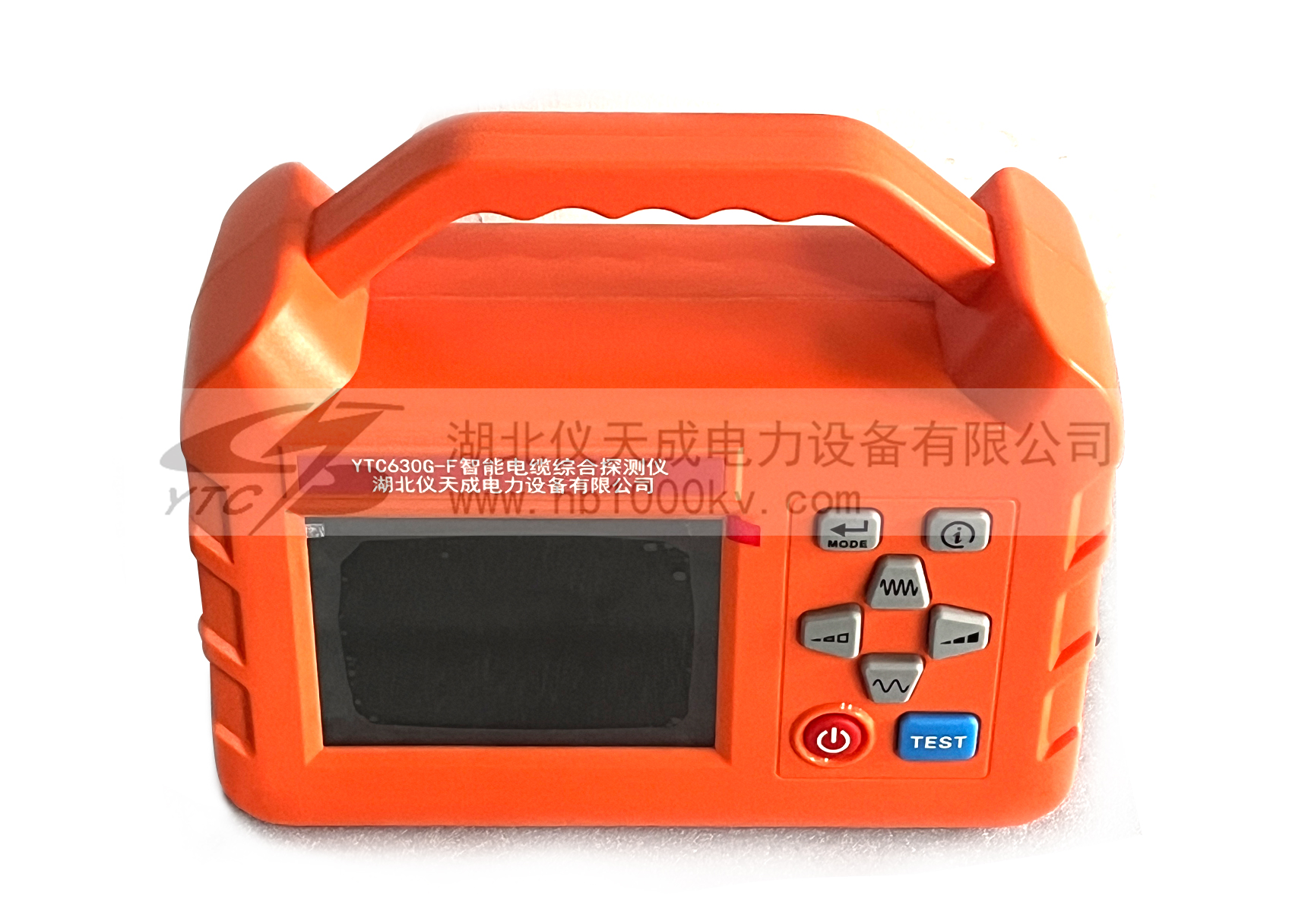

| 功 能 | 管線路徑探測、電纜識別和故障定位時多種頻率信號發射方式 |
| 電 源 | 11.1V DC 12800mAh可充鋰電池 |
| 輸出方式 | 直連輸出、感應法、卡鉗耦合 |
| 輸出頻率 | 128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz |
| 輸出功率 | 15W Max，15檔可調，全自動實時阻抗匹配 |
| 直連輸出電壓 | 150Vpp MAX |
| 電路保護 | 具有過載和短路保護 |
| 遠程控制 | 接收機可通過4G網絡控制發射機的參數和輸出 |

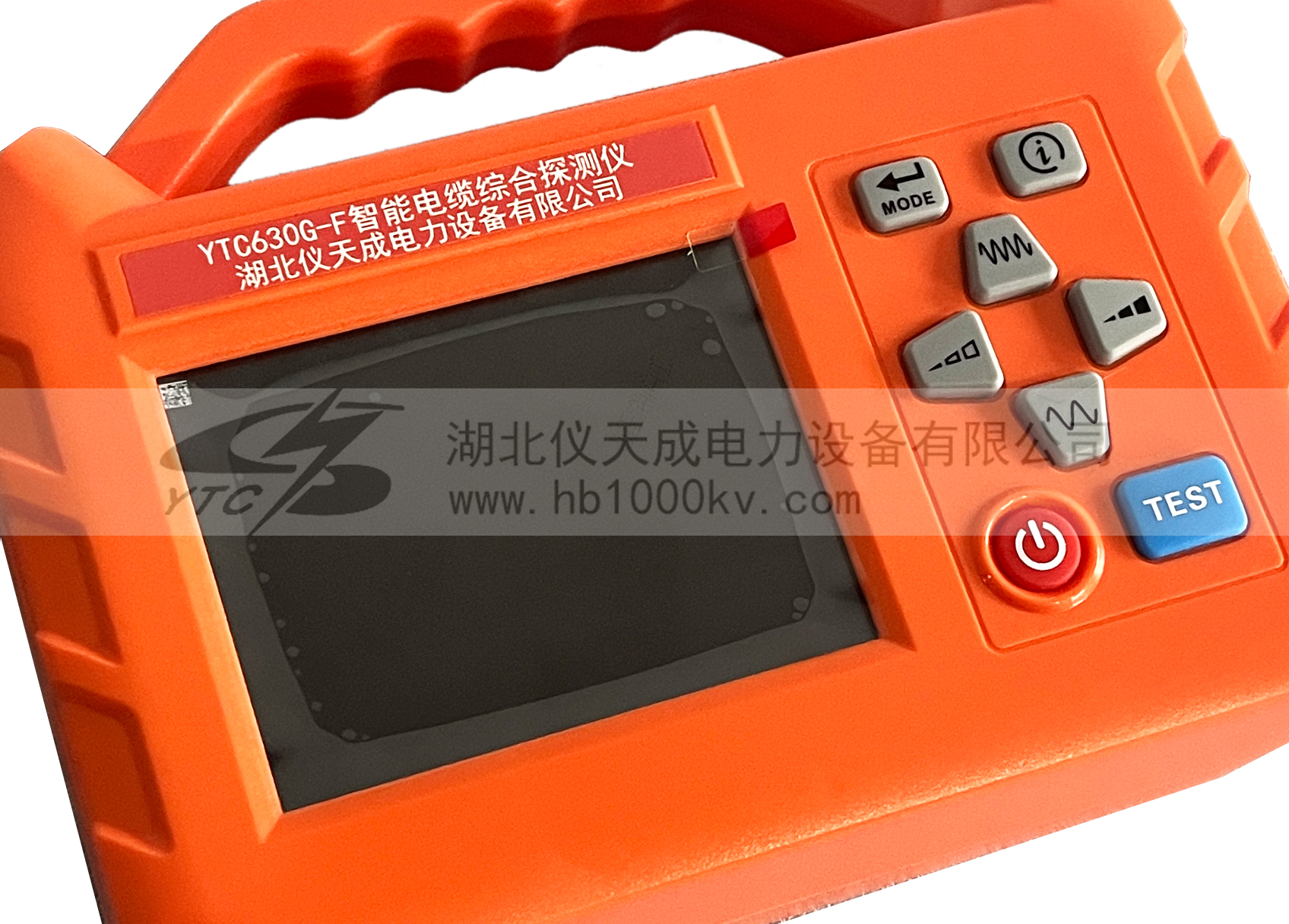

| 液 晶 | 5.6寸電容觸摸液晶屏 |
| 儀表尺寸 | 約259mm*211mmX105mm |
| 質 量 | 發射機3.00kg；發射鉗1.12kg |
| 充 電 器 | DC 12.6V，1A |

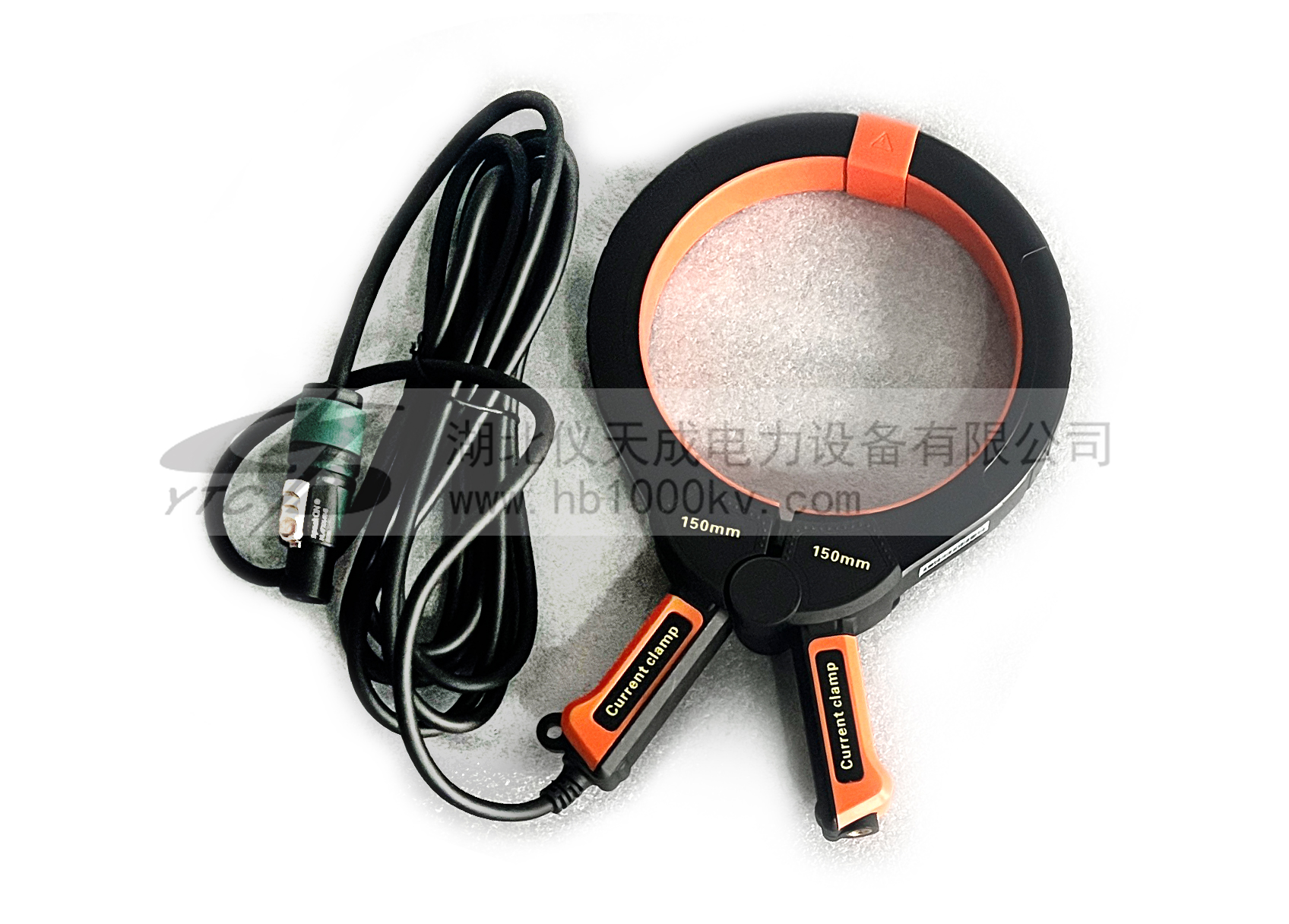

| 發射鉗尺寸 | 長寬厚250mm×140mm×35mm |
| 發射鉗內徑 | φ150mm |
| 發射鉗線長 | 3m |

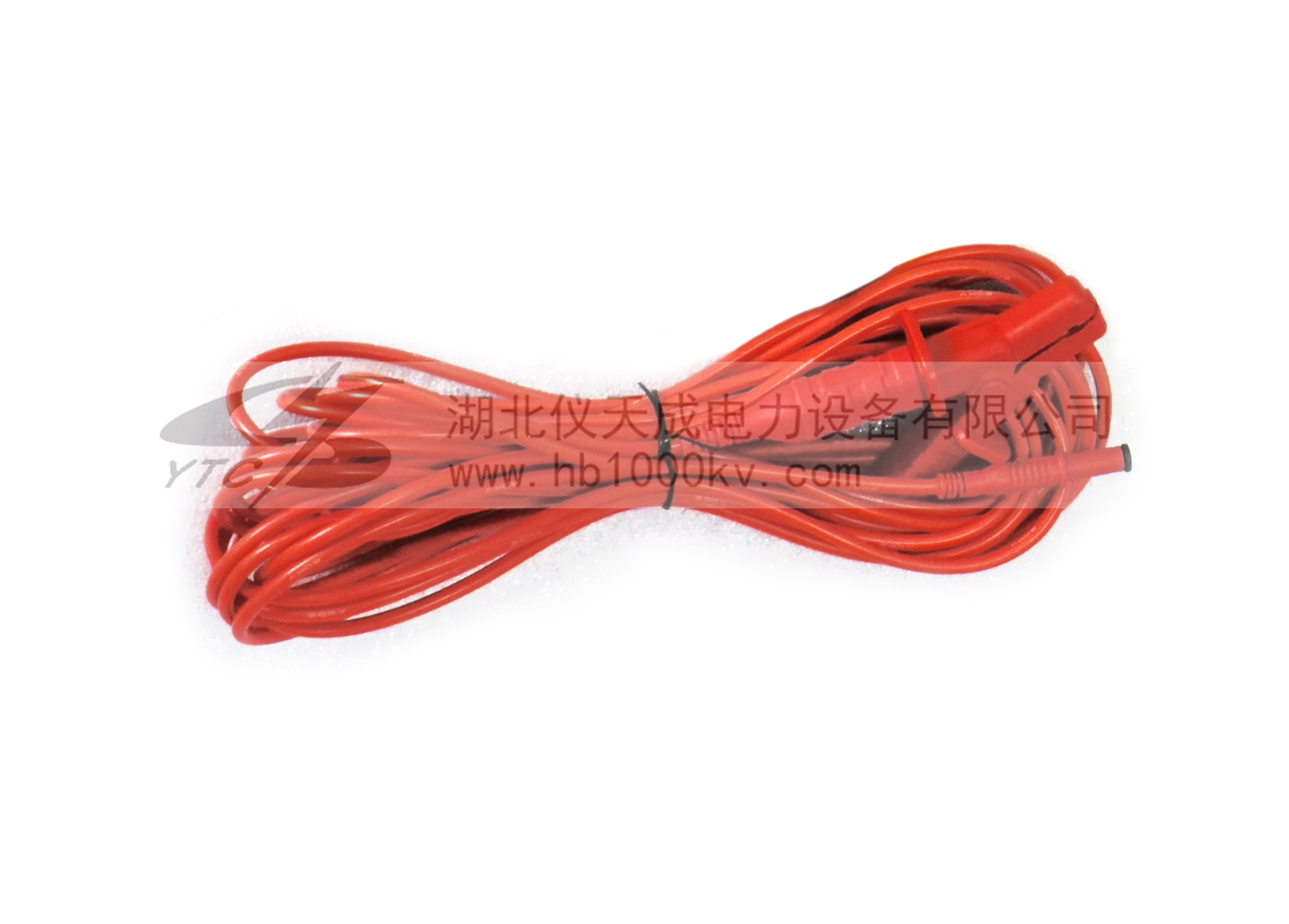

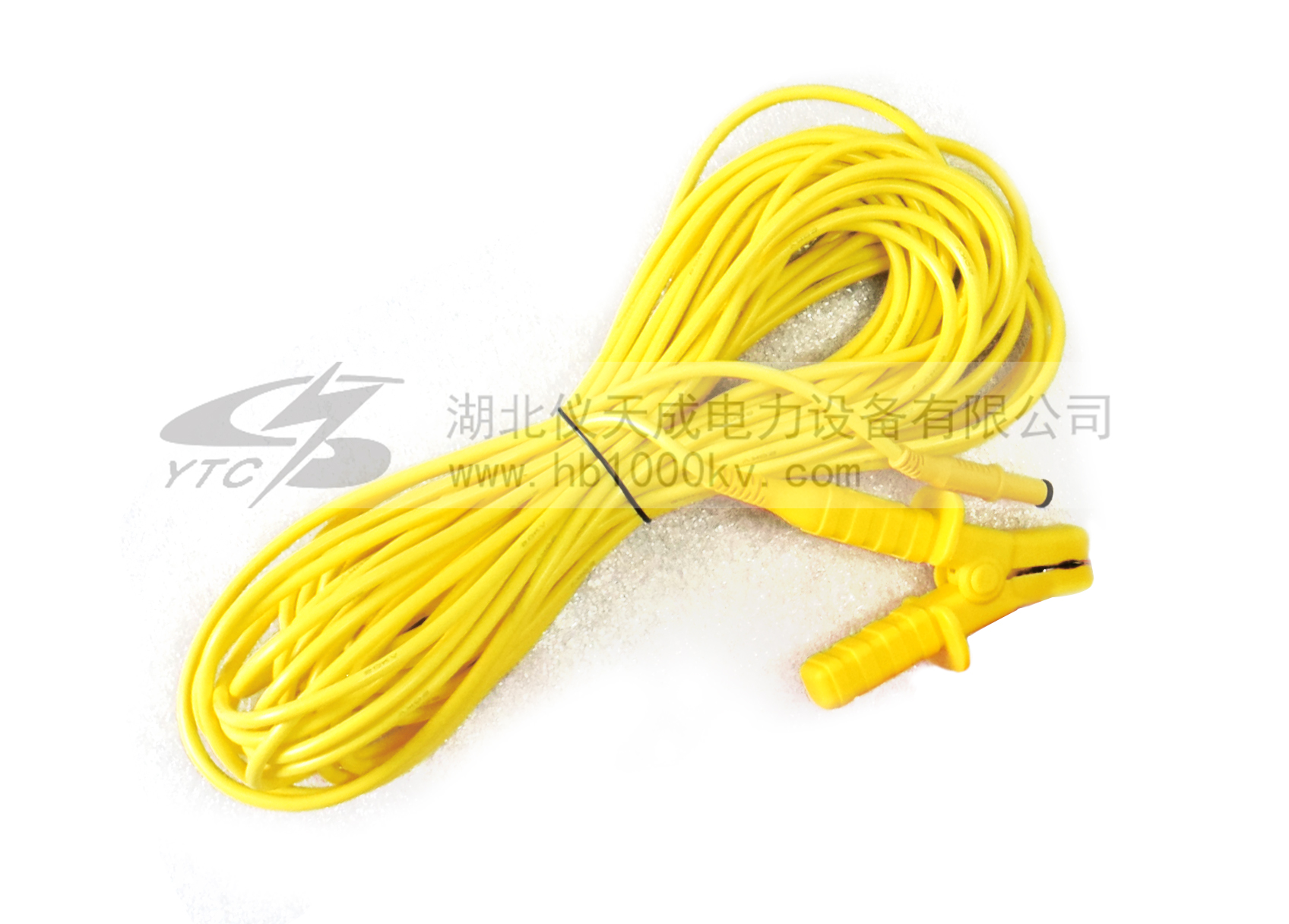

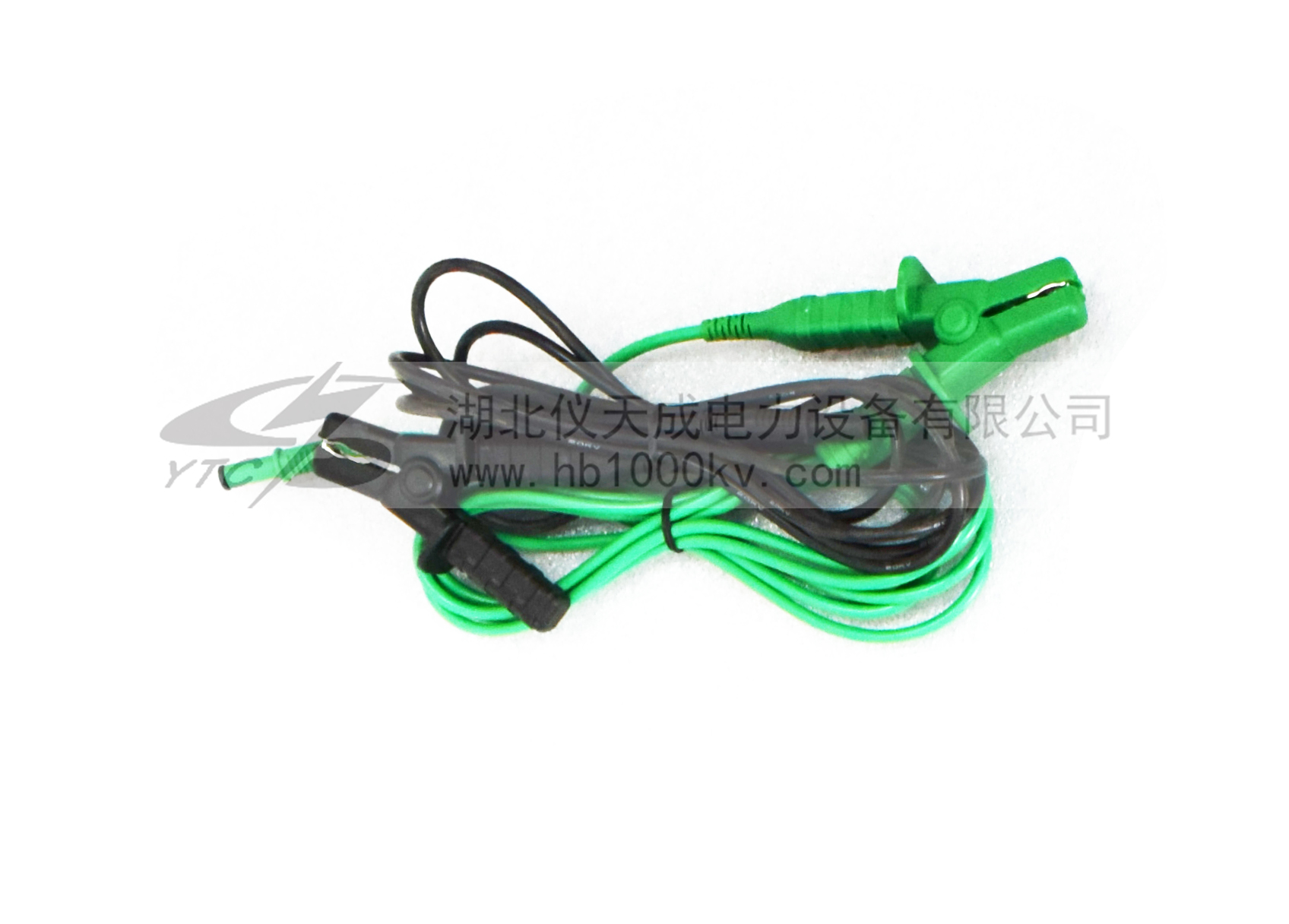

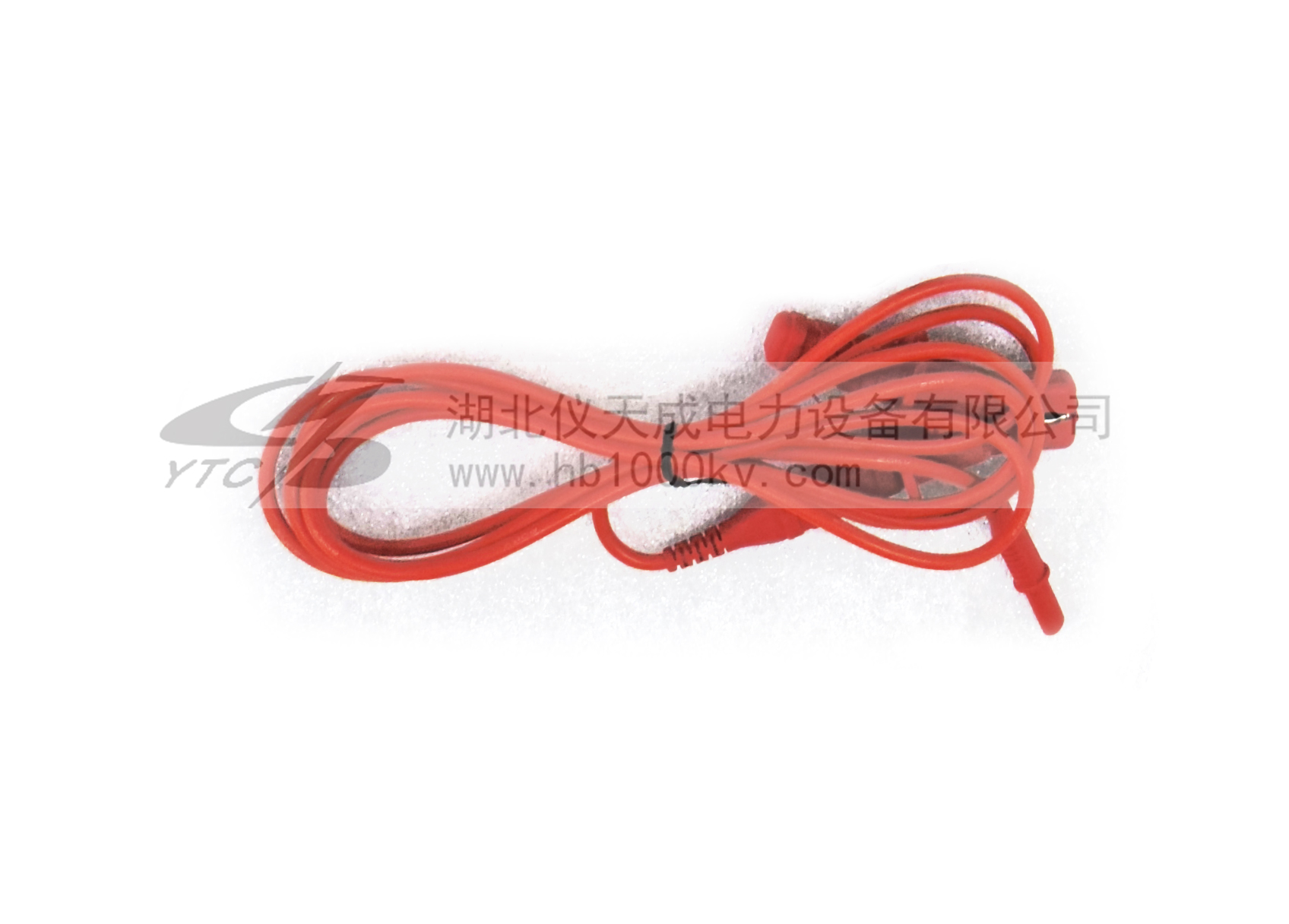

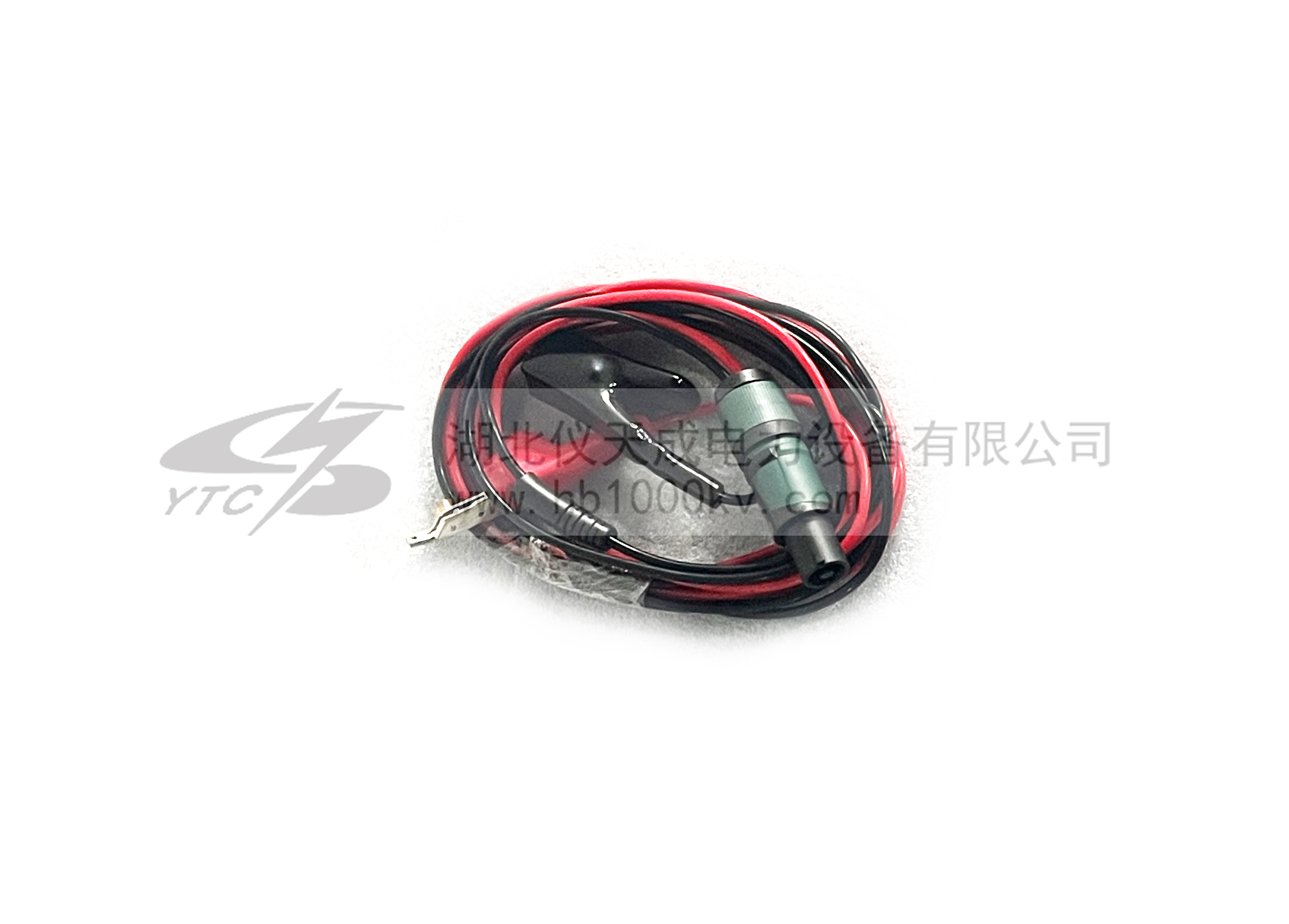

| 直連測試線 | 3m |
| 連接接口 |
1*USB接口（用于固件升級，可給手機充電） 1*SIM卡槽 1*Type-C充電口 1*DC充電口 1*信號發射鉗和直流測試線連接插座 |
| 耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |

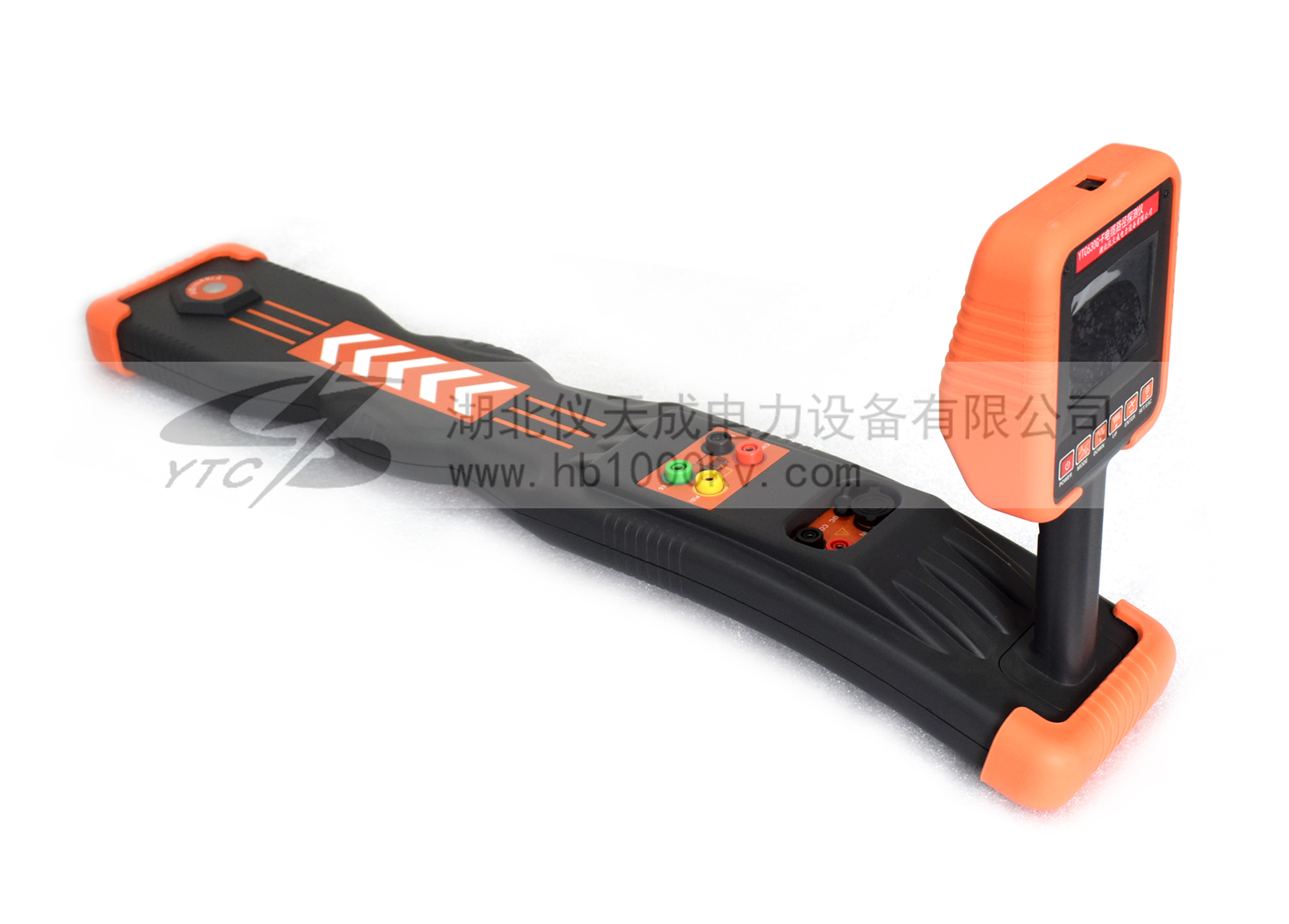

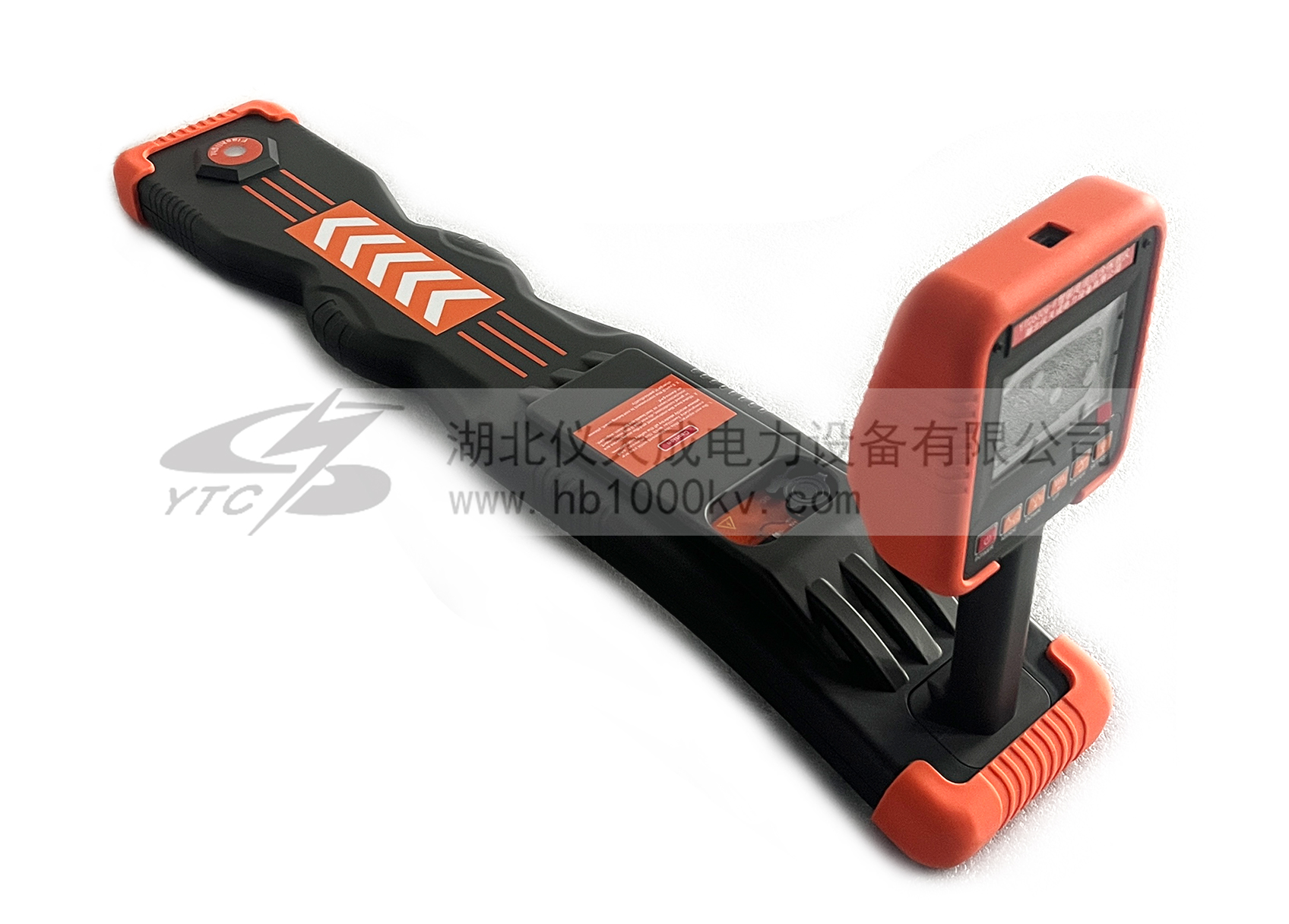

| 查障定位 | 配合A字架可實現對線纜接地故障的精確定位 |
| 電纜識別 | 配合柔性線圈可實現電纜識別功能 |
| 測繪APP | 使用APP配合接收機實現GPS定位管線測繪功能，實現定位測量、管理及查看地下管線地理坐標、深度等信息，并提供云服務進行數據存儲、備份、轉移等 |

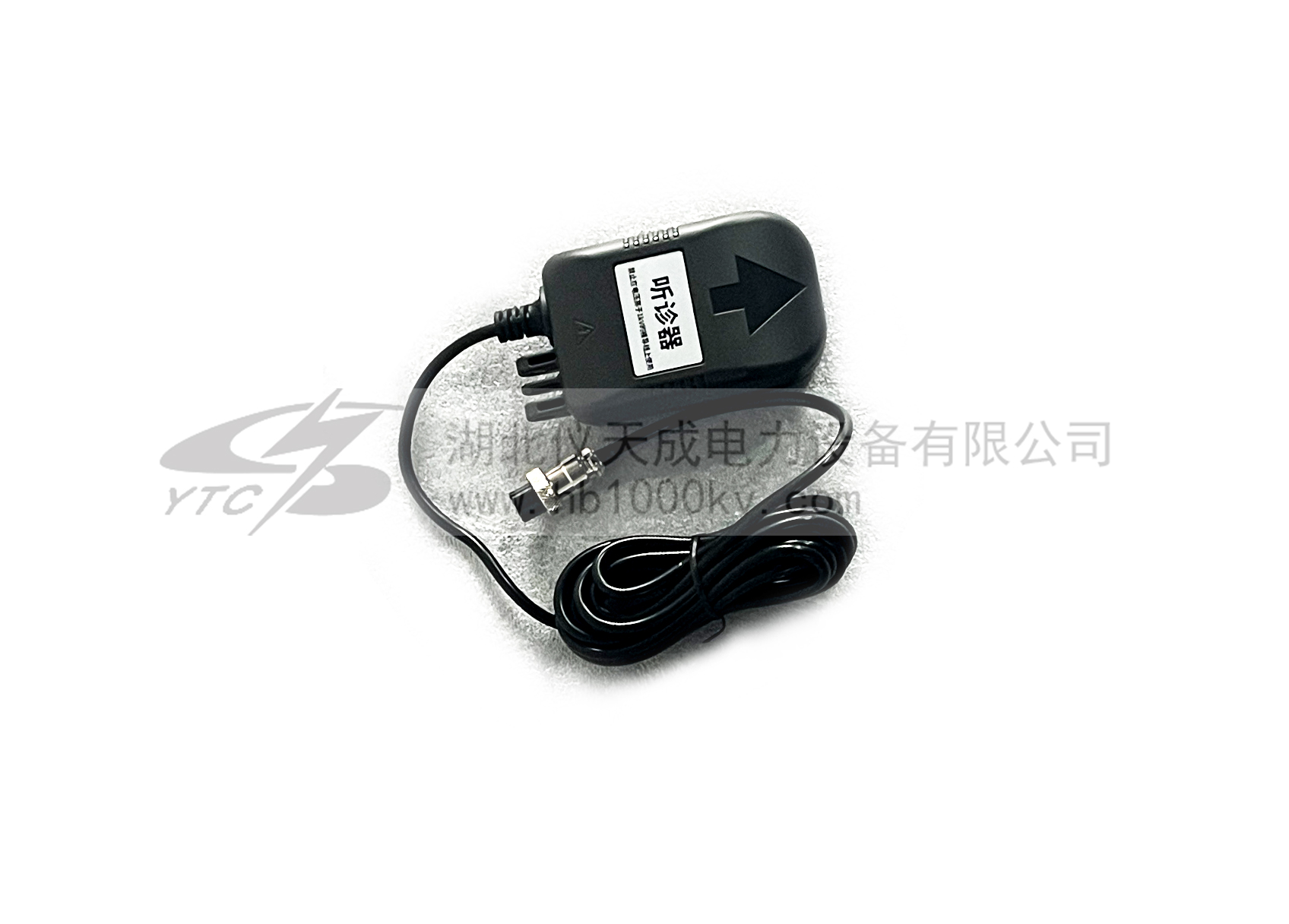

| 聽診器 | 可替代柔性線圈進行電纜識別 |
