開關柜、環網柜等高壓設備內部發生局部放電時，會產生暫態地電壓（TEV）脈沖信號，是帶電巡檢中識別柜內絕緣缺陷的重要手段。儀天成 YTC3003 手持式局放測試儀搭載復合式 TEV 傳感器，可在設備不停電狀態下，非侵入式采集柜體表面 TEV 信號，配合自適應濾波算法抑制現場電磁干擾，快速判斷局放有無、評估放電強弱，是配網開關柜狀態巡檢的常用檢測方案。

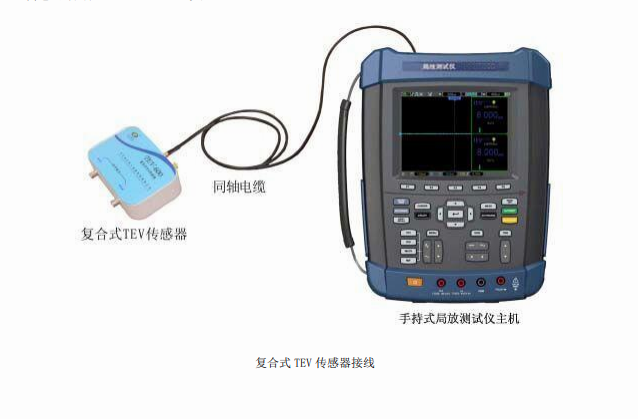

1.復合式 TEV 傳感器連接方式 取 BNC-SMA 同軸電纜一條，將 BNC 端連接到主機 CH1 通道 BNC 頭上，SMA 端則連接到復合式TEV 傳感器標有“RF-OUT”SMA 頭上。
2、主機設置 打開主機，點擊選擇 CH1，將當前通道選擇到通道 1 上，單擊“MENU”菜單鍵，在菜單欄按F1鍵將“放電檢測”選擇為 TEV，按 F2 鍵設置是否“輸出電壓”及“單位”。使用復合式TEV 傳感器進行檢測時需要輸出電壓。
3、開始測量 點擊“AUTORANGE”按鈕，當按鈕顯示綠色燈亮時主機開始測量。

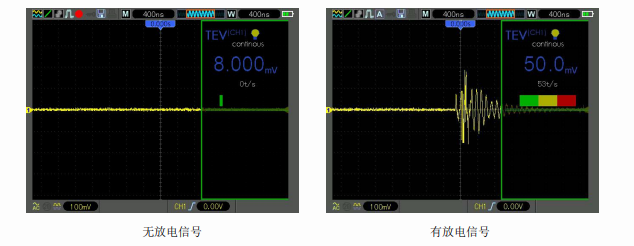

單擊后主機處于自動觸發狀態，顯示界面通道 1 則顯示為當前復合式TEV 傳感器檢測到的放電信號。

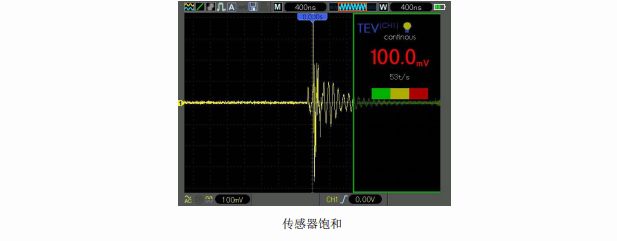

當開關柜局放測試主機檢測到的放電信號過大，則顯示界面顯示的數值變為紅色，此時傳感器處于飽和狀態。
依托 TEV 暫態地電壓檢測能力，YTC3003 手持式電纜環網柜局放儀實現開關柜不停電快速局放篩查，操作便捷、抗干擾能力強，可與超聲波等檢測方式組合使用，高效鎖定柜內絕緣缺陷，保障配電設備安全穩定運行。
